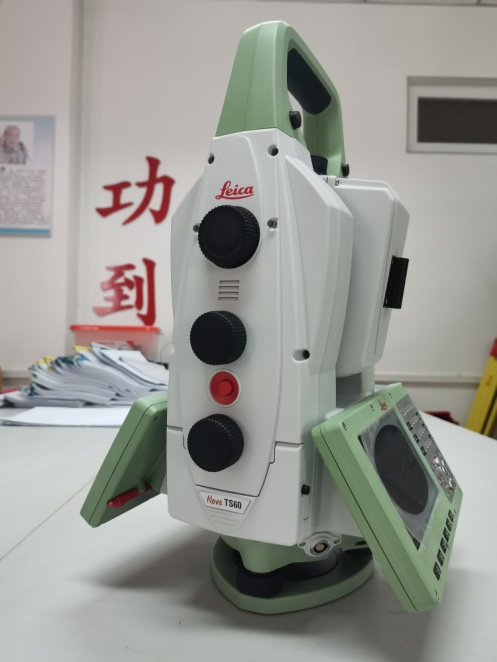

一、Nova TS60全站仪

存放地点:16B306室
徕卡Nova TS60第三代超高精度全站仪运行着徕卡测量系统具有革命性意义的Captivate软件,将抽象的点位数据转换为逼真的3D模型。通过简单且容易操作的应用程序和熟悉的触摸屏技术,从各个维度查看所有测量数据和设计数据。
徕卡Nova TS60第三代超高精度全站仪具有超高的测角精度,其中测量精度为0.5"并保持着徕卡测量系统极其稳定的角度测量品质,属于超高精度级别仪器,可用于地铁、高铁、地标建筑等精密测量任务。全站仪具有超高自动照准精度,可以达到0.5",自动与人工观测皆可保证成果的准确性,并且提高了自动观测通过率及外业效率。ATR plus超强锁定性能,在通视条件不好(雨雾天气)或者强光下,甚至长距离测量,全站仪都可以锁定棱镜完成测量,这使得测量人员花费更少的时间寻找棱镜,并且减少外界强光、雨雾等对自动照准棱镜的影响。拥有更智慧的“大脑”CPU是全站仪的大脑,TS60采用的是TI OMAP4430 1GHz Dual-core ARM® Cortex™- A9 MPCore™处理器,是目前市场中“最强大脑”TS60运行复杂功能也流畅自如,标配2GB内存,保证外业测量稳定性。
其主要性能技术指标如下:
1. 测角精度:0.5"
2. 补偿方式:四重轴系补偿
3. 棱镜测量精度/时间/长测程模式:0.6mm+ 1ppm/2.4s/12000m
4. 免棱镜测程:>1000米;免棱镜测距精度:2mm+2ppm
5. 自动照准距离:1500m(ATRplus模式);1000m(锁定模式)
6. 自动照准精度:0.5"
7. 超级搜索范围:300m
8. 导向光(EGL):5-150m/;精度:100m处5cm
9. 机载软件系统:三维浏览数据软件,支持BIM模型直接导入、三维查看和放样。
二、裂缝监测系统 TR-CFK

存放地点:16D106
本机主要用于监测混凝土早期裂缝、首条裂缝出现时间、裂缝数量、裂缝长度等。
主要性能指标:
1. 对试样表面进行循环显微拍摄,通过记录坐标的方式,对前后同一坐标的图像进行对比
2. 通过计算机软件来判断式样是否已开裂、监测新拌混凝土裂缝出现时间、裂缝宽度、裂缝长度
3. 采样面积:600mm*600mm
4. 摄像头(共一个)放大倍数100倍
5. CCD像素:500万
6. 电机精度:0.001mm
7. 软件:带AUTO PH自动采集软件,能自动采集初期裂缝出现时间,裂缝宽度,裂缝长度
8. 符合规范:GBJ50082/2009 CCES2004/01
9. 能对产生裂纹附近的照片,通过二维图像拼接技术,计算出裂纹的宽度和长度,以及裂纹面积等指标
10. 具备图像采集和输出功能

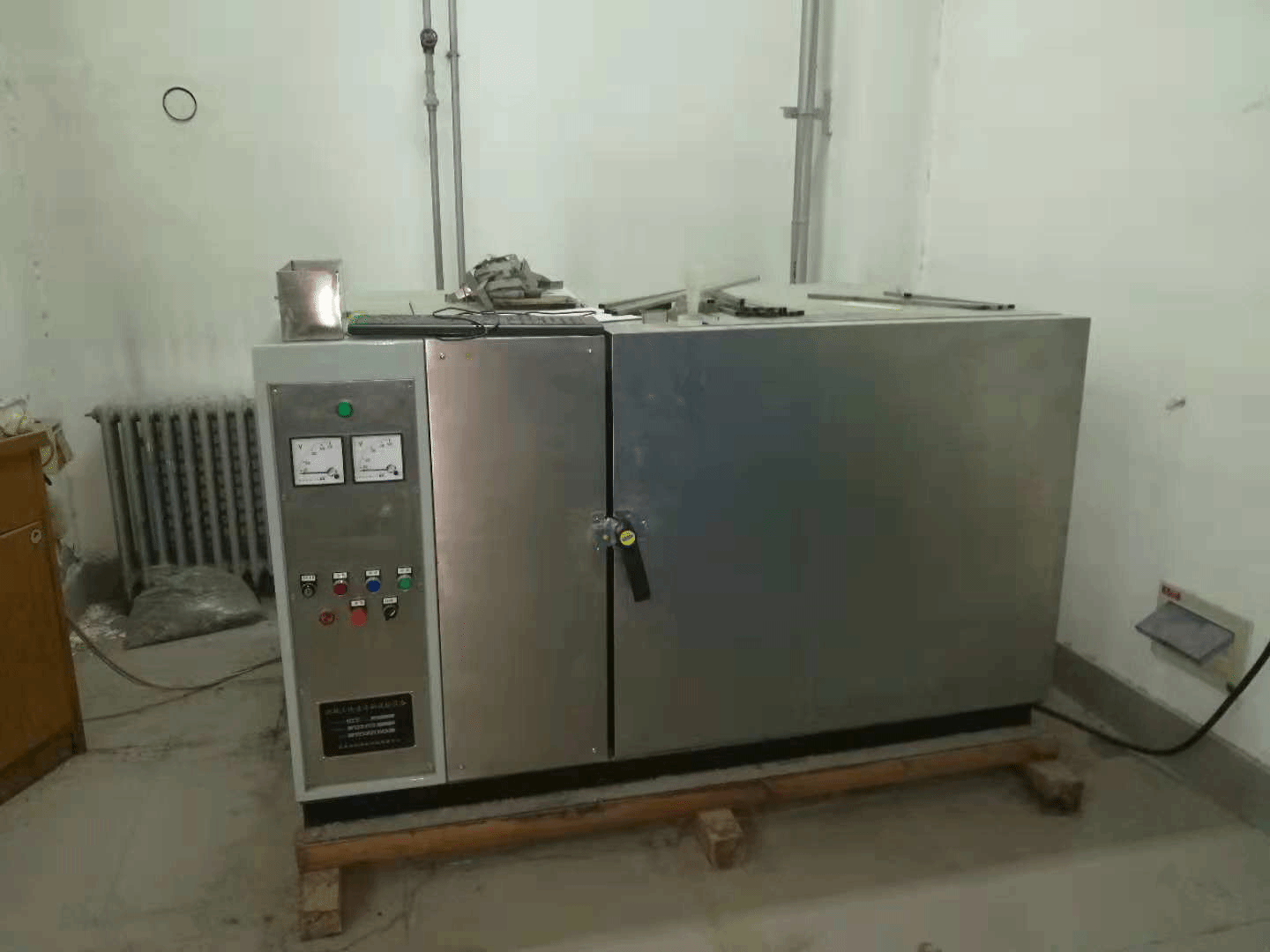

三、混凝土热物理参数试验机HR-3

存放地点:16D108
随着国家对建筑节能的要求越来越严,保温隔热材料的应用越来越广,研发需求越来越大,大面积混凝土的广泛应用增加了对混凝土温升测试的需求。混凝土热物理参数试验机是一种混凝土热学多功能测试设备,它能够测试保温隔热材料的比热、导温系数指标,还能测试水泥水化过程的绝热温升。
主要性能指标:
1. 测试功能:能够测定混凝土的绝热温升曲线、混凝土比热容参数、及给定混凝土养护温度再现;
2. 能进行混凝土试件中心温度的测控跟踪:具有试件中心测温热电阻和箱内热电阻,计算机温控系统能测量出试件中心和箱内温度的正负偏差,并能据其分别控制加热和制冷单元,使箱内温度追踪试件中心温度;
3. 测温分辨率应≤±0.01℃;
4. 比热测定总体精度:±0.005KCAL/KG℃(±0.02KJ/KG℃);
5. 导温系数测定符合<SL 352-2006水工混凝土试验规程>,测定精度:≤±1%;
6. 测控数据后处理软件具备定量图解功能,可对绝热温升曲线、导温降温曲线进行配线求解、对比热数据进行自动演算处理;
7. 后处理软件中具有国家水工混凝土测试标准中的三类混凝土绝热温升曲线;
8. 后处理软件具有数据转换功能,可将记录数据转换成“.txt”文件格式的文本文件。
主要功能及特色
1. 混凝土绝热温升曲线测定;
2. 混凝土比热容测定;
3. 混凝土导温系数测定;
4. 每次试验周期为28天。
四、砼快速冻融实验设备 CDR-2

存放地点:16D108
砼快速冻融试验设备适用于测定混凝土试件在水冻水融条件下,以经受的快速冻融循环次数来表示混凝土抗冻性能。应用领域为 海工、水工、桥梁、隧道、工业与民用建筑等各种混凝土工程的耐久性的检测,是科研院校混凝土耐久性试验室的必备设备之一。
主要性能指标:
1. 电脑测控;
2. 试件尺寸:100×100×400mm;
3. 试件数量:28个,其中一个为中心温度测量用试块;
4. 冻融方式:水冻水融法;
5. 试件周围水层厚度:3mm;
6. 冻融周期:2-4小时,用于融化的时间不小于整个冻融周期的1/4;
7. 受冻和融化终了时默认温度为-17℃和+8℃,控制精度为±0.5℃;
8. 冻融循环介质-45℃防冻液,充注量约120kg;
9. 机组电源三相四线380V/50Hz;
10. 机组最大运行功率11.1kW。
主要功能及特色:
1. 快速法测试混凝土抗冻性;
2. 以相对动弹性模量低于60%判定试验结束;
3. 每次可同时试验1~9组(3块/组);
4. 每25次冻融循环(约4~5天)测定1次动弹性模量,100次循环约20-21天。

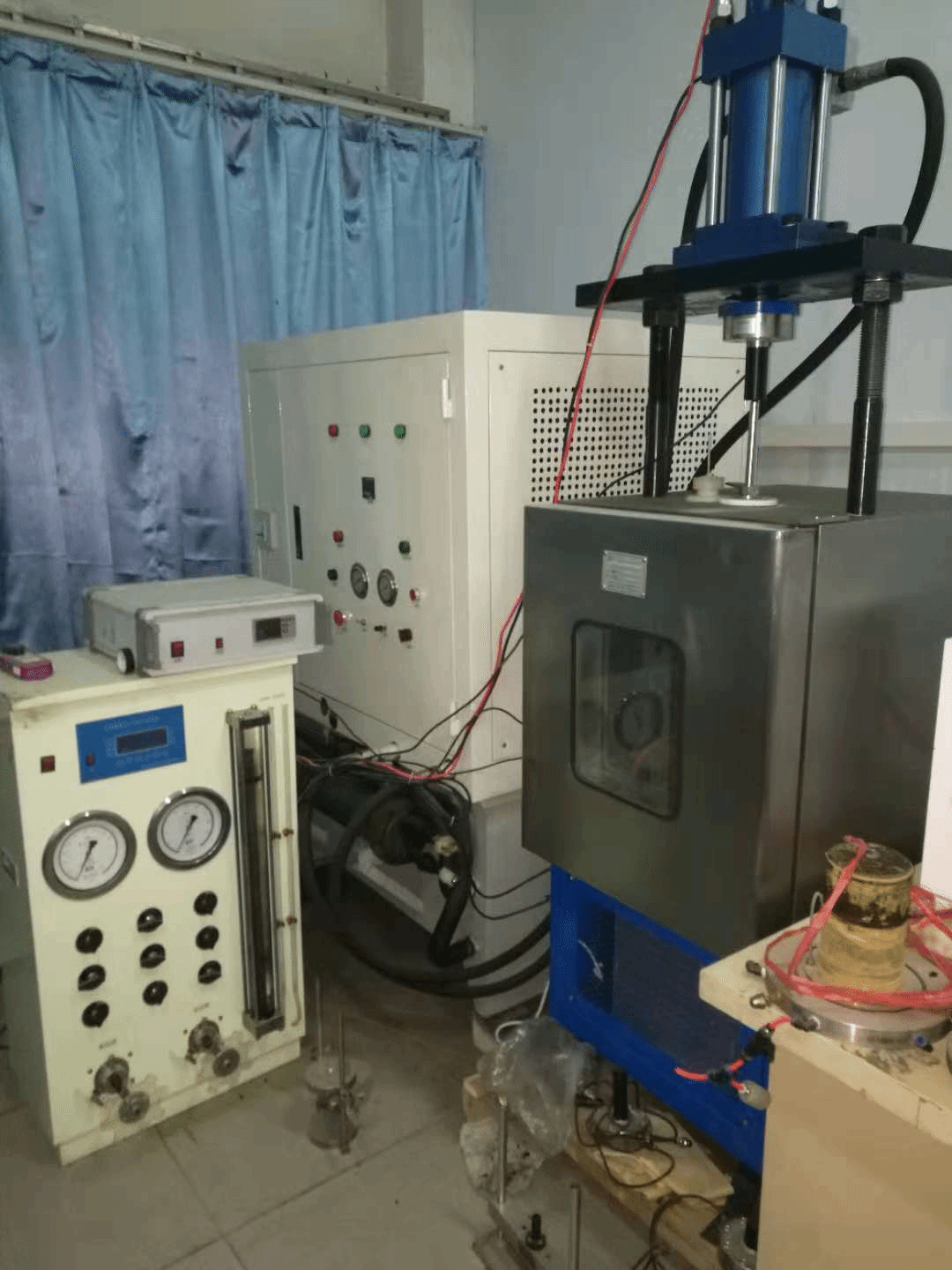

五、YX-10型微机控制电液伺服沥青混合料动静三轴试验机

存放地点:16D104
YX-10型微机控制电液伺服沥青混合料动静三轴试验机可以实现静态、动态自动加荷、可调频率、自动控温、低消耗,从而缩短试验时间。采用电液伺服阀及计算机数字控制先进技术,组成全数字式闭环调速控制系统,能够自动精确的测量和控制试验加荷、卸荷等试验过程。整个试验过程由计算机控制、测量、显示、数据处理、形成曲线图形并打印。配套系统软件可做三轴、疲劳、压缩、弯曲、弯曲蠕变、回弹、劈裂等试验。用于测定沥青的抗剪强度和变形参数。
主要试验参数:
1. 最大静态加力:100kN
2. 最大动态加力:100kN
3. 试验频率范围:0.01~20Hz
4. 主要试验波形:正弦波、方波、三角波、斜波、梯形波、锯齿波、组合波
5. 加荷速率:0.001kN/min~30kN/min,可任意设定
6. 加载速度:0.01mm/min~100mm/min,可任意设定
7. 试件变形位移传感器:0~20mm,精度0.01mm
8. 三轴压力室温度:0~60℃
9. 静、动态围压:0~2MPa
10. 反压:0~2MPa

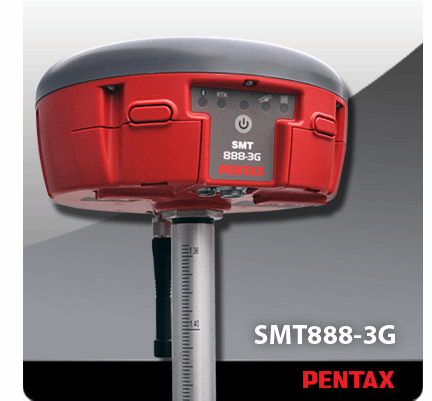

六、GNSS测量系统

存放地点:16B306
SMT888-3G采用Septentrio公司的AstRx2e GNSS引擎,全视场跟踪GPS/GLONASS /GALILEO /BDS/SBAS卫星信号,以获取牢固准确的卫星定位,是针对测量领域设计的高集成高精度GNSS接收机。即便是恶劣环境下,SMT888-3G 也有卓越的表现。它具有以下优点。
完全一体化设计,内置SIM卡,工作模式随时切换。GSM模块内置,支持自建单参考站CORS,兼容VRS、MAX主辅站等连续运行参考站系统。内置SD卡,RTK、静态同时进行内置1G SD卡 ,RTK作业可同时记录静态数据,点的坐标可以通过SD卡方便导出,不需要第三方传输软件,不需要专用电缆。双电池智能切换,内置电台。基站、移动站自由互换,基站和流动站相同标准的配置,可以完全自由的互换,多台GPS可以任意组合RTK作业。与无线电台无需电缆连接即可工作,可随意放置电台位置,更增加作业距离。遇特殊地理位置移动站收不到差分信息的情况下,可以通过移动外置电台的方式得到解决。强劲的远距离蓝牙连接功能,在需要测量的地方不安全站人的情况下,GPS与手簿可以远距离人机分开作业,保护测量人员的安全。高精度静态处理,SMT888-3G双频双星接收机配合专业后处理软件、后处理精度达到惊人的2mm+0.5ppm ,满足任何等级控制测量要求。是高精度控制测量的绝佳选择。
其主要性能技术指标如下:
1. 测量精度:
静态测量精度
平面精度:±(2mm+0.5×10-6D) 高程精度:±(5mm+0.5×10-6D)
RTK测量精度
平面精度:±(10mm+1×10-6D) 高程精度:±(15mm+1×10-6D)
2. 四星系统跟踪
主要功能如下:
1. 坐标采集能;
2. 坐标放样;
3. 点校正;
4. 道路放样;
5. 静态测量;
6. RTK动态测量。

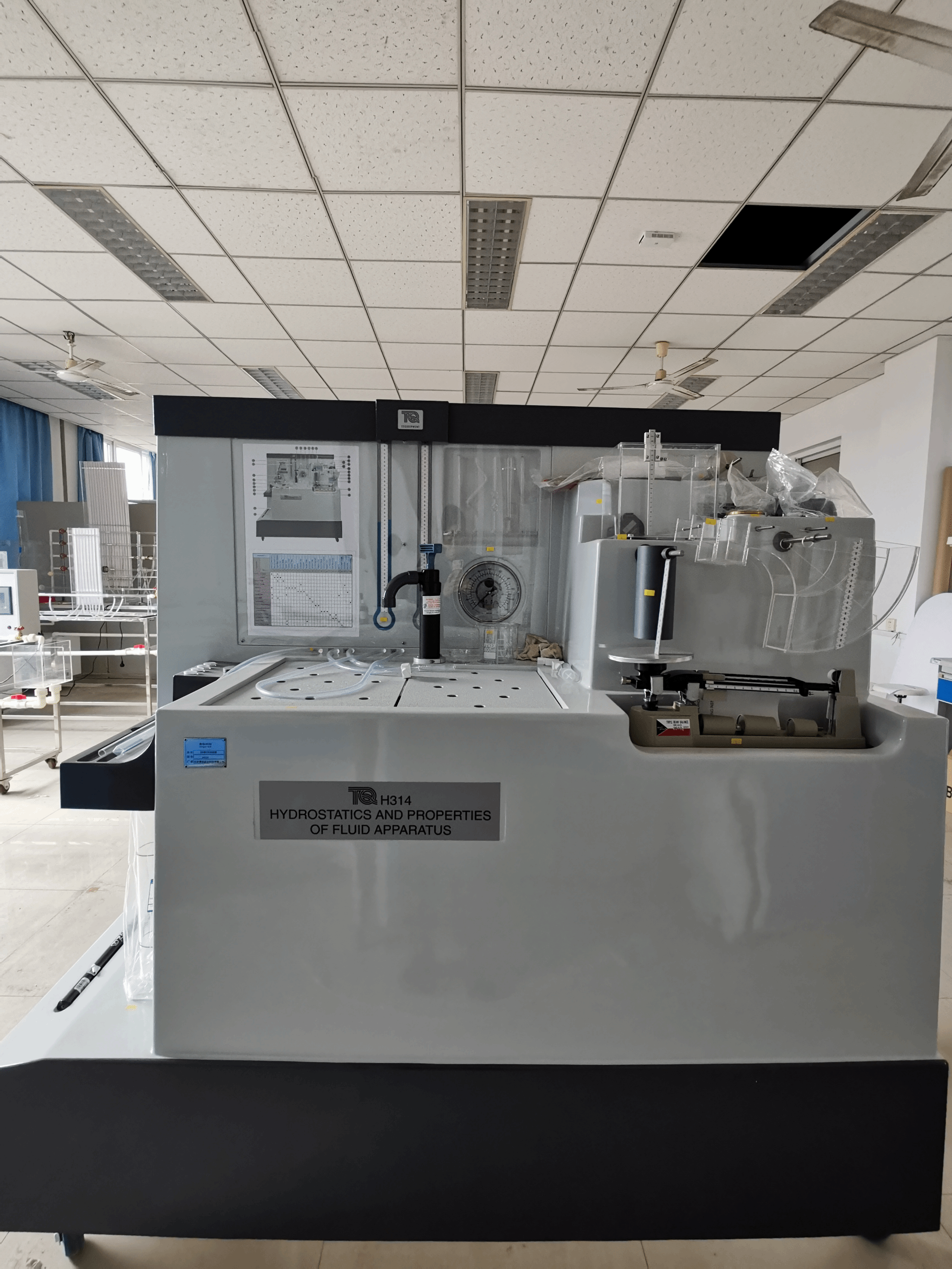

七、流体静力学实验装置H314

存放地点:16B401室
青铄H314流体静力学装置提供了一系列全面的实验和演示,通过实验与演示可以对流体力学的基本原理和流体特性进行透彻的了解,进而可以发展到广泛的流体静力学原理的实际应用,如浮力、压力中心、浮体的稳定性、波顿压力计的操作和校准等。
实验装置参数:
1. 实验所需用水由储水槽通过一个水泵供给。除此,设备还需另外配备一个水槽,由储水槽向其注水形成一个符合实验要求的自由水面。设备顶部装有一个大型排水装置以便排出和将实验用水回收到储水槽。
2. 背面安装一组U形管压力计、一个单独的压力计和帕斯卡管。
3. 派热克斯量杯(800ml和100ml)。
4. 毛细管装置:玻璃管,直径1.6 mm, 0.8 mm,0.4 mm。
5. 塑料垫片(适用于各种间隙,0.002″至0.020″)。
6. 用于粘度实验的一组圆球:
50x 不锈钢球,1/16″ 外直径;
50x 不锈钢球,1/32″ 外直径;
50x 不锈钢球,1/8″ 外直径;
50x 不锈钢球,5/32″ 外直径;
7. 有刻度的量杯(0至1000ml)。
8. 重心可调式矩形浮筒:一个600 x 400 x 120 mm的塑料水槽,水槽内漂浮着一个360mm x203mmx76mm的矩形浮筒,浮筒上有一个塑料帆;帆上有五道V形开槽,槽与槽间隔5mm;槽与槽的间隔高度相同,间隔高度55mm;帆的工作高度是240mm;一个525克的可调式帆的压铁;两个小磁铁作为“平衡”压铁使用;倾斜8度的浮筒,由一个铅锤和一个刻度尺测量;浮动装置总重量3.2克。
可以进行的实验范围:
1. 流体密度和比重的测定
2. 比重计的原理和使用
3. 管内和板间毛细(毛细作用)
4. 用落球法测量粘度
5. 帕斯卡定律演示
6. 用吊钩式深度计测量液位
7. 液体流动压头关系
8. 验证阿基米德定律并演示浮选原理
9. 浮体的稳定性和稳心高度的确定
10. 测量平面上的力和压力中心
11. 操作和校准波登压力计
12. U型管压力计

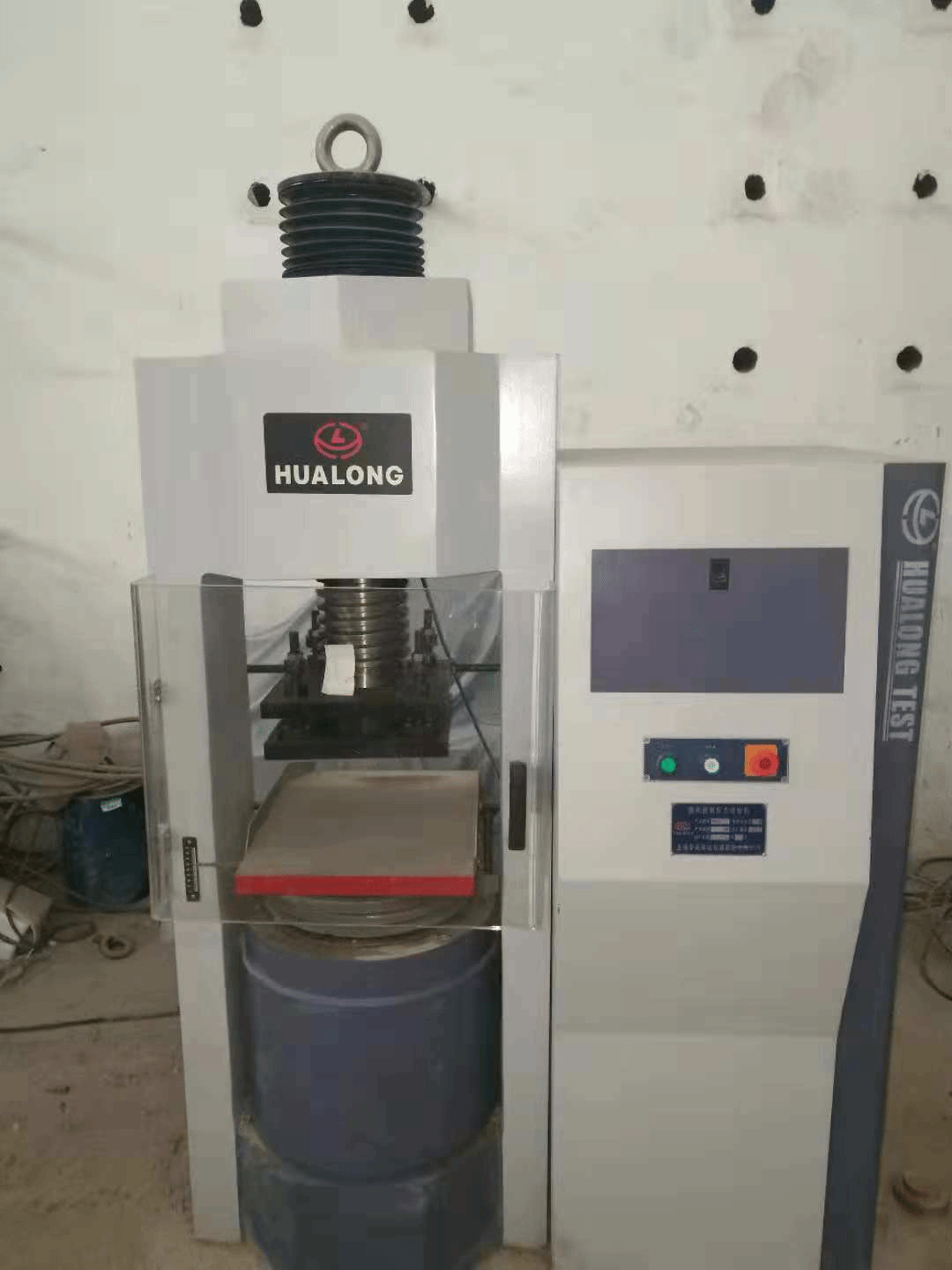

八、微机控制电液式压力试验机WHY-3000

存放地点:16D111
主要用于混凝土、高强度混凝土、水泥构件及其它材料的压缩、剪切等试验。采用计算机对试验过程实施全自动控制,采用电液伺服系统控制加荷,电动丝杠调节试验空间,具有自动和手动加荷功能。根据试验要求可配置不同空间的主机。按应力速率或预先设置好的曲线形式,完成整个试验过程,具有负荷、速率、时间及试验曲线动态显示功能。试验参数一次输入后,即可顺序自动完成全部试验。采用中文Windows'2000/XP平台下的控制软件,自动求取抗压强度,劈裂抗拉强度及静态弹性模量等力学试验数据,并自动打印出完整的试验报告和试验曲线。
主要技术指标参数:
1. 最大试验力:3000kN
2. 试验机级别:0.5级
3. 有效测力范围:最大试验力的1%~100%
4. 分辨力:500000码
5. 恒应力加载,加载速率:600N/s~60kN/s,加荷速率允许误差:±1%
6. 负荷保持不少于30s变动在0.2%F.S以内
7. 上下压板间最大距离:400mm
8. 上下压板尺寸:300*300mm
9. 油泵额定流量:7.5L/mim
10. 过载保护 110%过载保护(无变形、无机械损伤)

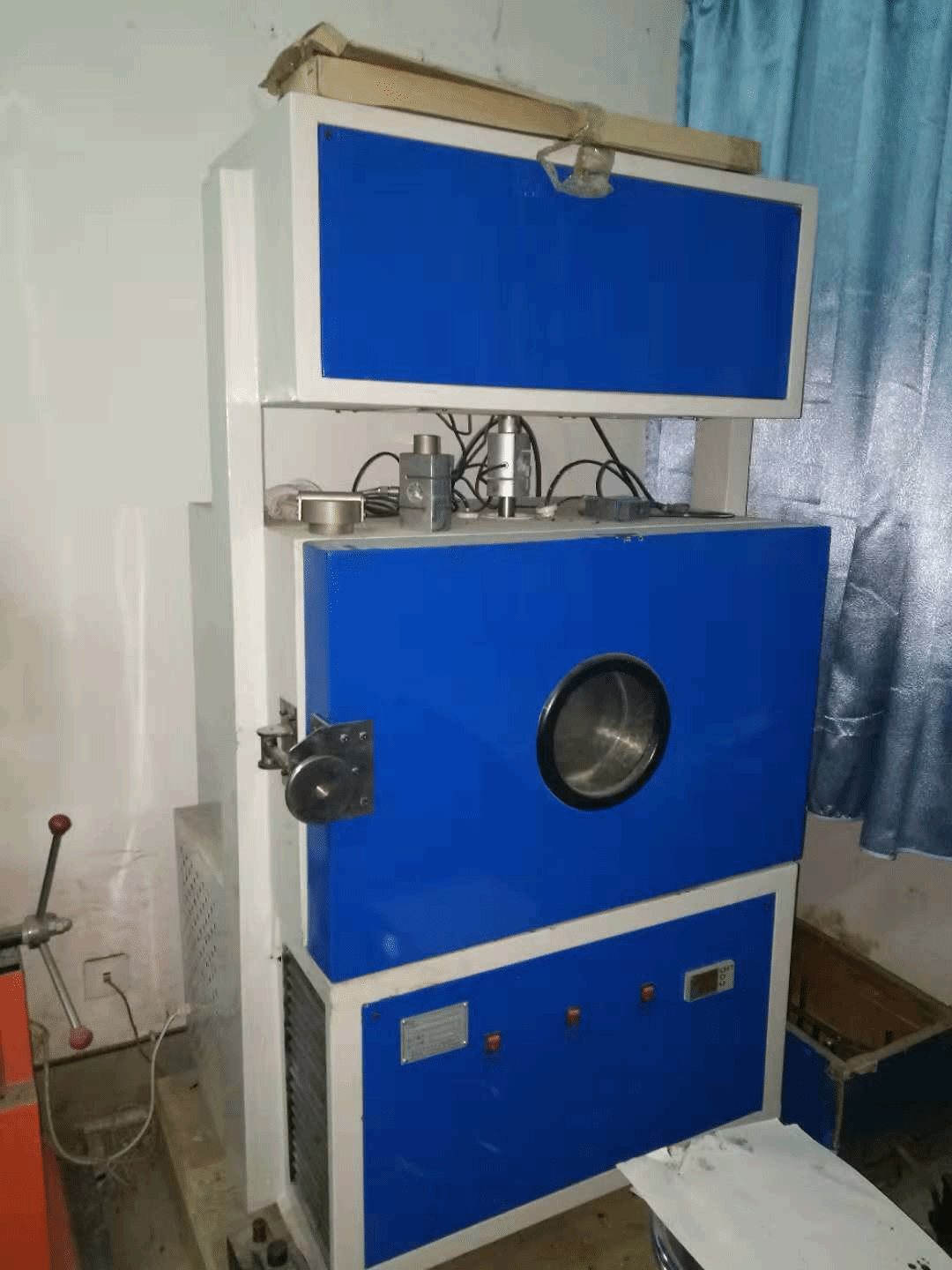

九、YX-J微机沥青混合料材料性能试验系统

存放地点:16D104B
YX-J微机沥青混合料材料性能试验系统是用于检测沥青混合料的综合性设备,操作简单,稳定性好,精度高,可以进行马歇尔稳定度试验、劈裂试验、单轴压缩试验及弯曲试验。
技术参数如下:
1. 电源电压:220V,50Hz
2. 制冷功率:1500W
3. 加热功率:1500W
4. 加载速度:0.05~50mm/min,无极调速
5. 位移量程:20mm
6. 力值:100kN,分辨率100N,用于单轴压缩试验50kN,分辨率50N,用于马歇尔稳定度试验及劈裂试验5kN,分辨率10N,用于弯曲试验
7. 环境箱温度:-30~70℃,控温精度±1℃,可任意设置
8. 适用于环境温度:10~30℃ ±2℃

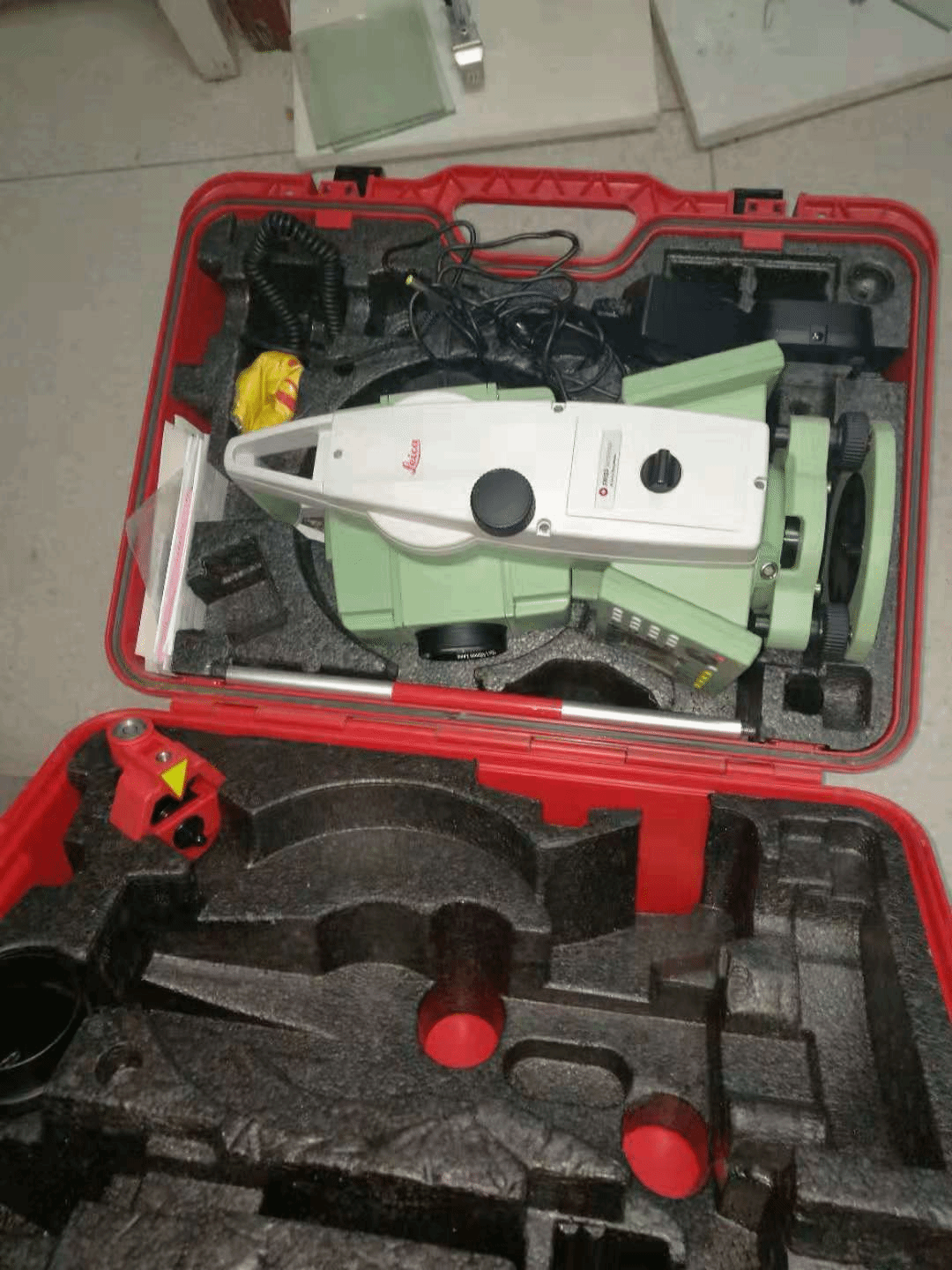

十、全站仪 徕卡TS06 plus power-2

存放地点:16B306
全站仪,即全站型电子测距仪(Electronic Total Station),是一种集光、机、电为一体的高技术测量仪器,是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘,将人工光学测微读数代之以自动记录和显示读数,使测角操作简单化,且可避免读数误差的产生。因其一次安置仪器就可完成该测站上全部测量工作,所以称之为全站仪。广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。
主要性能参数:
1. 角度测量:测量精度2秒,最小显示0.1秒,绝对编码、连续、对径测量,四重轴系补偿;
2. 棱镜测量:标准:1.5mm+2ppm/一般为1.0s,测程3500米;
3. 无棱镜测量:2mm + 2ppm,测程>500米;
4. 双触发功能:“测量”和“测量并存储”双触发键;
5. 数据存储:仪器内存最大:100000固定点;仪器内存最大:60000测量点;支持即插即用USB设备
6. 传输接口:串口(波特率最大115200)
7. EGL导向光:工作范围5m~150m,定向精度:100m处,5cm
8. 望远镜:十字丝可照明,10级亮度可调节
主要功能:
1. 基本测量;
2. 建筑放样;
3. 自由设站;
4. 对边测量;
5. 面积、体积测量;
6. 悬高测量;
7. 导线平差;
8. 道路放样。
