实验室建设

结构工程实验室设备简介

添加时间:2025-08-27     作者:     编辑: 魏森杰

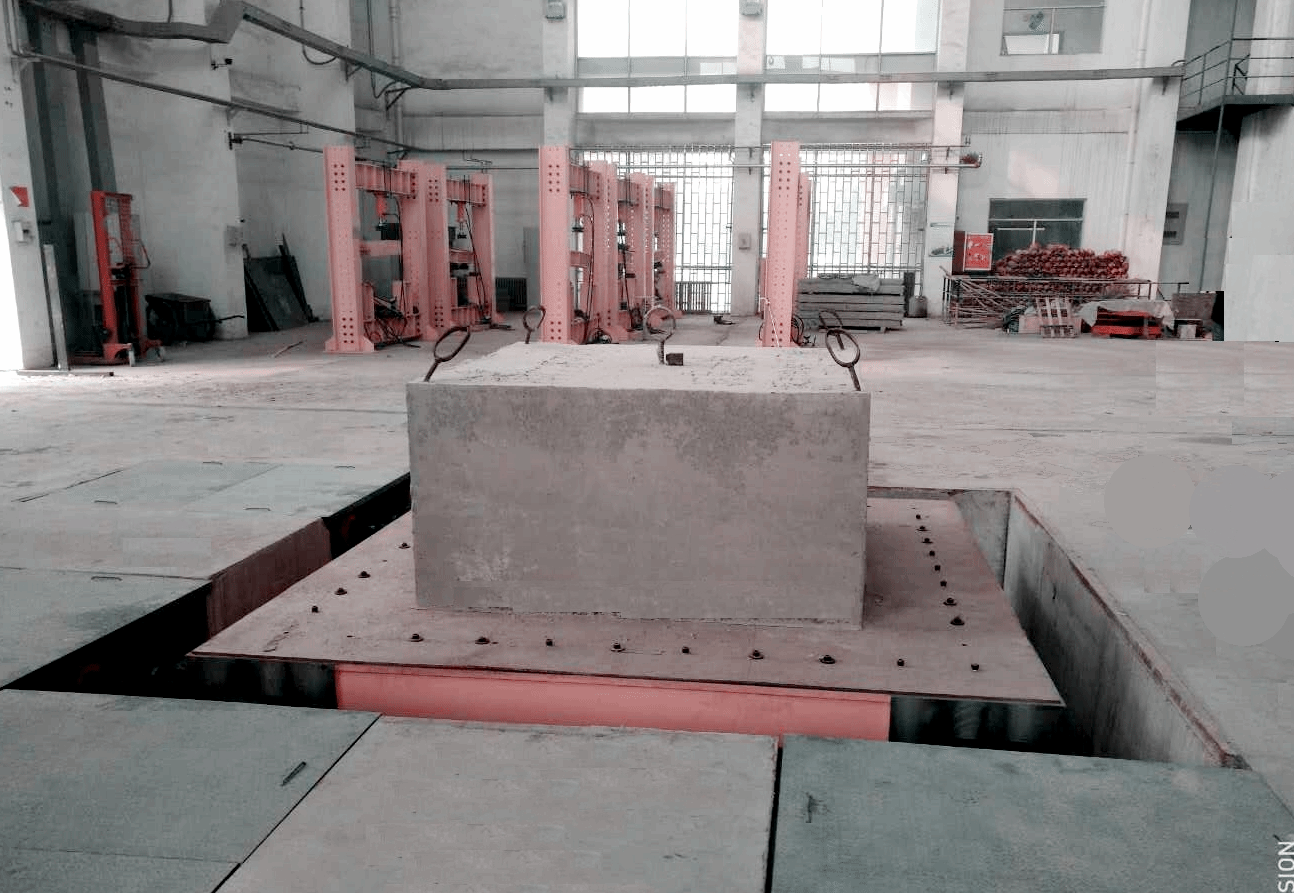

、模拟地震振动台3m*3m三向六自由度

存放地点:16D结构大厅

三向六自由度地震模拟试验平台,主要用于土木水利工程、桥梁和水坝等大型结构的地震模拟实验,可实现结构构件地震作用破坏机理、抗震措施和震害评估试验研究,超限建筑结构抗震性能试验以及各类机电产品、设备等的耐震试验研究。

主要性能参数指标如下:

一、设备主要性能参数指标

1. 台面尺寸:3m×3m;

2. 振动方向和控制自由度:三向、六自由度;

3. 最大试件质量:10T;

4. 工作频段:0.1~50Hz

5. 台面满载最大加速度:X、Y、Z向均为±1g;

6. 台面满载最大速度:X、Y、Z向均为±0.7m/s;

7. 台面最大位移:X、Y、Z向均为±150mm;

8. 振动波形:正弦波,地震原波或压缩波,自定义波形;

二、设备精度与技术指标

1. 背景噪声:系统在加上液压后,系统信噪比≥50dB;

2. 启动停止冲击加速度:系统必须具备软启动/软停机功能,启动/停机时各项冲击加速度峰值≤0.02g;

3. 系统频宽特性:系统响应曲线(传递函数)应保持平坦,频带宽在50Hz内,幅值频率响应应在±3db以内(惯性负载);

4. 位移波形失真度:系统在每个运动自由度做正弦振动时,0.1Hz≤f≤5Hz区间位移波形失真小于5%;

5. 加速度波形失真度:系统在每个运动自由度做正弦振动时,加速度波形失真在5Hz<f≤50Hz区间不大于15%;

6. 加速度横向比:系统在某个运动自由度做正弦恒幅值振动时,在5Hz<f≤50Hz区间横向(Y或Z)的加速度值应小于振动方向的10%;

7. 加速度不均匀度:系统在每个运动自由度做正弦振动时,在5Hz<f≤50Hz区间台面加速度不均匀度应小于15%;

8. 地震波复现精度:波形复现相关性≥90%。

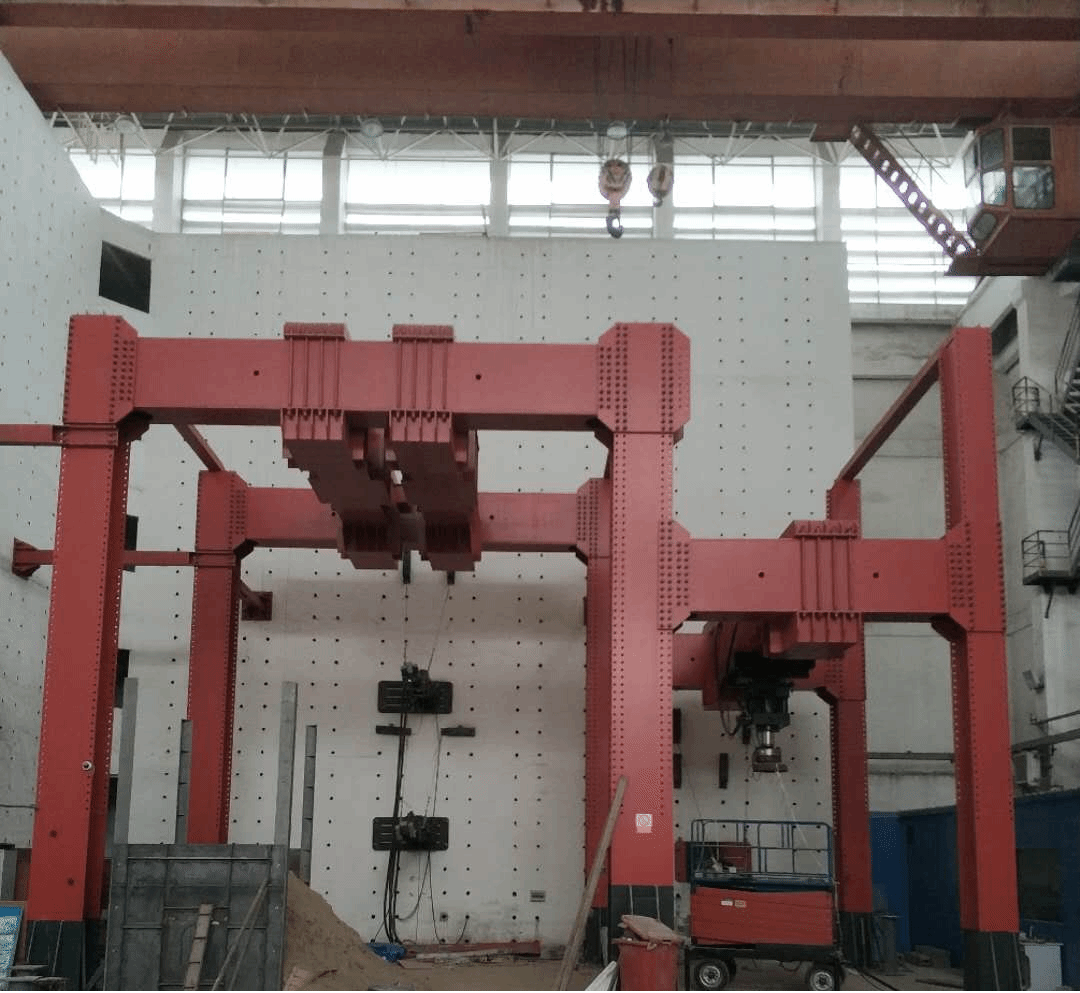

、多通道电液伺服协调加载系统

存放地点:16D结构大厅

简介:多通道电液伺服协调加载系统、大型构件及大比例模拟实验加载框架主要包括:电液伺服作动器,600L/min液压油源系统1套,四通道电液伺服控制系统一套,2000KN千斤顶及配套油源系统,四通道液压分油器及管路一套,大型构件及大比例模拟实验加载框架一套。

系统性能指标:

1. 加载方式:载荷控制、位移控制和应变控制,且可以平滑切换

2. 系统通道数:4通道

3. 控制系统类型:全数字式

4. 系统静态精度:力与位移的精度都为±0.5%(FS)

5. 加载波形:正弦波、三角波、方波、锯齿波、随机波和任意设计的载荷谱(地震波)

6. 工作频率:0.001-20Hz

7. 系统工作流量:600L/min

8. 系统工作压力:21MPa

系统主要功能:

1. 能够实现波形的发生、存储、输出

2. 试验类型:不同频率下的结构静力、疲劳、拟静力和拟动力试验;同时控制4个作动器,完成3向加载试验

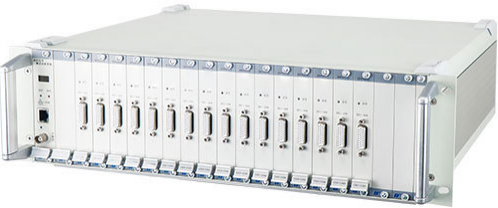

三、动态数据采集仪  东华DH5922D

存放地点:16D104A

简介:广泛应用于航空航天、土木工程、岩土工程、水利工程、汽车工业、机械工程、轨道交通等行业各种结构的性能测试和分析。

主要规格及技术指标

*1、模数转换器: 每通道独立24位A/D

*2、电压量程: ±100mV~±10V多档切换

*3、电压示值误差: 不大于0.2%F.S

*4、示值稳定性: 不大于0.01%/天(20℃±1℃的环境下,预热一小时后测量)

*5、噪声: 不大于3μVrms(输入短路,在最大增益和最大带宽时折算至输入端)

*6、应变量程: ±100000με、±10000με、±1000με

*7、应变示值误差: 不大于0.5%±3με

8、桥路方式: 全桥、半桥,三线制1/4桥

9、连续采样速率: 最高256kHz/通道,分档切换

10、频响范围: DC~100kHz(+0.5dB~-3dB)(50kHz平坦)

11、同步方式: 多台仪器采用同步时钟盒同步(同步的精度)(增长信号)

*12、可测试和分析振动加速度、速度、位移等


、微机控制电液伺服压力试验机 YAW-10000

存放地点:16D结构大厅

简介:YAW-10000F微机控制电液伺服压力试验机主要用于混凝土试件、混凝土结构构件的试验抗压强度,也用于金属材料及金属结构件的抗折强度试验。试验机采用液压加荷、油压传感器测力、PC机-电液伺服控制系统自动控制试验进程,实现试验力和试验进程的闭环控制,具有等速试验力、试验力保持等控制功能以及试验力、峰值、试验曲线的屏幕显示功能,可进行数据处理、储存及打印,试验准确可靠。

主要功能及特色:

1. 够做各专业学科模块的竖向受力构件的竖向荷载作用下的受力性能的实验研究,如高强混凝土柱、钢管混凝土柱、型钢混凝土柱和普通混凝土柱的的实验研究;

2. 对于长度不是很长的受弯、受剪构件也可以进行试验研究,经过扩充剪切功能后,尚可进行支座的压剪试验。

主要性能参数及指标:

1. 最大试验力:10000kN;

2. 试验力测量范围:0~1000kN,0~2000kN,0~5000kN,0~10000kN;

3. 测力方式:油压传感器测力;

4. 试验力示值精度: ≤±1%(自每档满量程的20%起);

5. 最大试件高度(压缩空间):2000mm、3000mm、4000mm、6000mm

6. 上下压板尺寸:1050mm*1050mm

7. 活塞行程:0~300mm,能够对变形量为300mm试件进行抗压试验;

8. 位移测量范围:0~300mm

9. 位移测量精度:±0.5%F.S.;

10. 四点变形测量平均值精度:±0.5%F.S.;

11. 油泵电机功率:11kW

12. 移动电机功率:7.5kW

13. 主机尺寸:1850mm*1490mm*7300mm

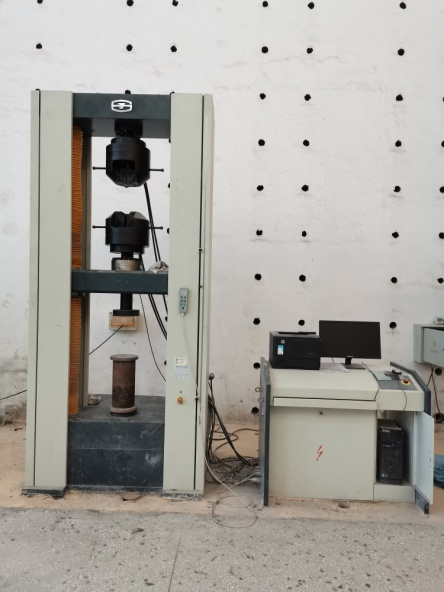

、微机控制电子式万能试验机WDW-600E

存放地点: 16D结构大厅

简介:主要用于金属材料的拉伸、压缩、弯曲及剪切等试验,也可用于水泥、混凝土、木材等非金属材料的拉伸、压缩、弯曲、剪切等试验。 适用于质量监督、教学科研、航空航天、钢铁冶金、汽车、橡胶塑料、编织材料等各种试验领域。

主要性能参数指标如下

1. 试验机级别:1级(0.5级)

2. 最大试验力:600 kN

3. 试验力测量范围:0.4%~100% FN,全程不分档

4. 试验力示值相对误差:±1.0%(±0.5%)

5. 变形测量范围:2%~100% FN    全程不分档

6. 变形示值相对误差:±1.0%(±0.5%)

7. 横梁位移分辨力:0.001mm

8. 横梁位移示值相对误差:±0.5%

9. 横梁移动速度范围:0.005mm/min~500mm/min,无级调速

10. 横梁移动速度相对误差:±1.0%(±0.5%)

11. 最大拉伸行程:600mm

12. 最大压缩行程:600mm

13. 试验空间宽度:650mm

14. 横梁最大行程:1350mm

15. 外形尺寸(宽×深×高):1150*770*2817mm

16. 主机重量:2800Kg

17. 电源 5KW  三相交流380V

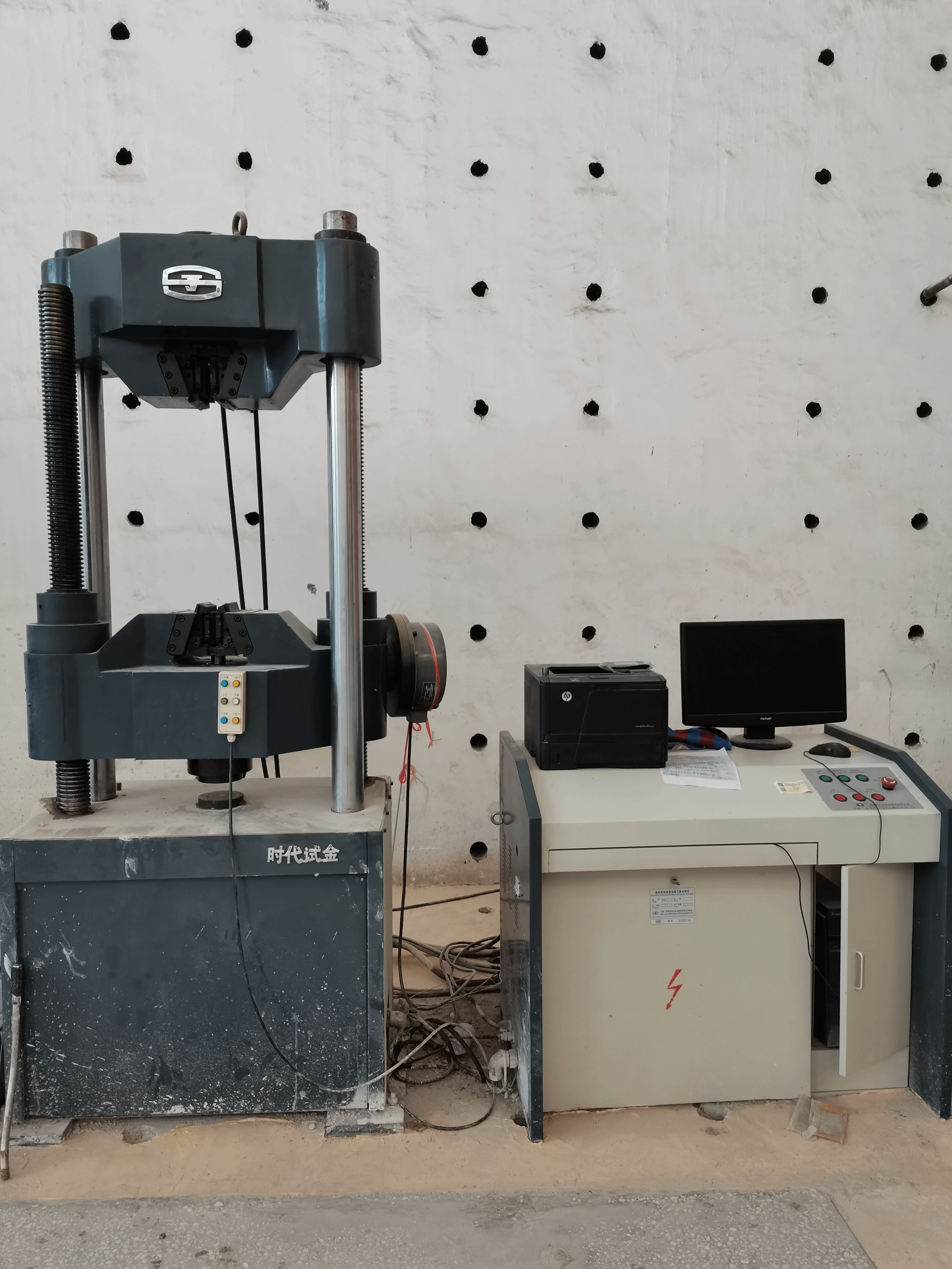

WAW-600C微机控制电液伺服万能试验机

存放地点:16D结构大厅

简介:微机控制电液伺服万能试验机由主机、液压系统、控制器及计算机数据处理系统等组成,主机采用油缸下置式,蜗轮蜗杆传动,主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。

主要性能参数指标如下:

1. 最大试验力:600 kN

2. 试验力测量范围:2%~100% Fn

3. 拉伸试验钳口最大间距:600 mm

4. 圆截面试样夹持直径:φ13mm~φ26mm、φ26mm~φ40mm

5. 扁试样最大夹持宽度:80mm

6. 扁试样夹持厚度:0mm~15mm、15mm~30mm

7. 压缩面间最大距离:500mm

8. 上下压盘尺寸:Φ125mm

9. 弯曲试验支辊间距:600mm

10. 弯曲支辊宽度:140mm

11. 容许弯曲度:100mm

12. 立柱净间距:650mm

13. 活塞最大上升速度约:50mm/min

14. 下横梁升降速度约:300mm/min

15. 活塞最大行程:250mm

16. 工作台有效尺寸:870 mm×650mm

17. 主机质量:3000kg

18. 主机外形尺寸(不含活塞最大行程):1180mm*750mm*2633mm

19. 油源控制柜外形尺寸:1100mm*700mm*930mm


结构工程实验室10万以下部分设备功能简介

序号设备名称数量存放地点功能简介
1工程结构教学实验装置7试验大厅用于梁构件加载教学演示
2全自动预应力张拉机2 试验大厅用于大型构件预应力张拉
3结构实验室行车起重机1 试验大厅用于大型重物起吊移动
4四轮移动液压剪叉升降平台1 试验大厅用于小型构件起重移动
5钢桁梁实验试件7 试验大厅用于《结构试验》加载试验
6智能拍照裂纹测宽仪(智能裂缝测宽仪)6 16D104A用于检测结构表面裂缝宽度
7应变综合测试仪(程控静态电阻应变仪)1 16D104A用于测量静态电阻应变、拉压力和位移等物理量
8电阻应变采集仪11 16D104A用于测量静态电阻应变等物理量
9拉线式位移传感器16 16D104A用于测量动态位移
10三向加速度传感器25 16D104A用于测量动态三向加速度
11单向加速度传感器32 16D104A用于测量动态单向加速度
12激光测距仪6 16D104A用于测量距离
